Aujourd’hui, une composante aéronautique peut passer par un modèle CAD 3D, l’analyse par éléments finis, la CFD, la découpe numérique et la fabrication CNC avant même que la première pièce de métal ne soit formée.
Dans les années 1930, rien de cela n’existait. Pourtant, les ingénieurs d’EDO mettaient au point des flotteurs métalliques légers, rigides, étanches et efficaces sur l’eau.
Les EDO 1320, conçus dans les années 1930, en sont un exemple particulièrement parlant. Installés notamment sous le Piper J-3 Cub, ils rappellent qu’une ingénierie sophistiquée n’a pas commencé avec l’ordinateur. Elle reposait alors sur le dessin industriel, les calculs, les essais hydrodynamiques, les prototypes, les gabarits et une immense accumulation d’expérience pratique.
EDO : quand le flotteur devient une spécialité aéronautique
EDO Aircraft Corporation est fondée en 1925 par Earl Dodge Osborn. Le Smithsonian National Air and Space Museum conserve aujourd’hui une collection d’archives de l’entreprise et rappelle que son premier projet fut un hydravion entièrement métallique, le Malolo. Le marché étant limité, EDO s’oriente rapidement vers les flotteurs métalliques.
Ce virage n’a rien d’improvisé. Un brevet déposé en 1928 par l’ingénieur Boris V. Korvin-Kroukovsky et assigné à EDO montre déjà une recherche poussée sur la forme du fond et la réduction de la résistance hydrodynamique. Selon le Smithsonian, plus de 300 types d’aéronefs de nombreux pays étaient équipés de flotteurs EDO dès 1941. Le 1320 s’inscrit donc dans une longue série d’essais et d’améliorations.
Un flotteur est beaucoup plus qu’une coque qui flotte
Au repos, sa mission semble simple : déplacer assez d’eau pour soutenir l’avion. Dès que la puissance arrive, le problème change complètement.
Le flotteur doit encaisser les chocs de l’amerrissage, rester étanche, rigide et léger, tout en présentant peu de traînée en vol. Sur l’eau, il doit accélérer sans « coller », contrôler les embruns, rester stable en lacet et fonctionner dans des vagues variables.
Tout se joue donc dans la géométrie : bow, chines, fond en V, keel, largeur et forme de l’arrière. Quelques pouces ou quelques degrés peuvent modifier la manière dont le flotteur déjauge et la quantité d’eau qu’il doit pousser.
Le step : la petite rupture qui change tout
Le step est la rupture visible sous le flotteur, approximativement derrière sa partie centrale. À faible vitesse, une grande portion du fond est mouillée. En accélérant, le flotteur développe davantage de portance hydrodynamique et cherche à réduire cette surface mouillée.
Le step aide l’eau à se détacher proprement du fond. Le flotteur peut alors « monter sur le step », vers un régime de planage où la résistance devient assez faible pour permettre l’accélération jusqu’au décollage.
Les ingénieurs de l’époque savaient que cette transition était critique. Les archives NACA des années 1930 regorgent d’essais en bassin comparant formes de steps, deadrise, embruns et résistance. En 1938, par exemple, la NACA publiait des essais hydrodynamiques et aérodynamiques de plusieurs flotteurs à step destinés à réduire résistance et spray sans sacrifier l’absorption des chocs.
Des milliers de rivets et une précision entièrement analogique
Dans un profil consacré à J.J. Frey, ancien vice-président des opérations hydravions d’EDO, Aero-News décrivait l’assemblage d’un flotteur en aluminium comme pouvant demander environ 5 000 rivets. Ce chiffre doit être lu comme un ordre de grandeur attribué à une figure de l’histoire d’EDO, et non comme un décompte certifié propre à chaque 1320.
Même ainsi, il rend la fabrication tangible. Chaque panneau doit être formé, percé, ajusté et maintenu dans un gabarit. Les rangées de trous doivent tomber juste; le rivetage doit serrer sans déformer; les joints doivent rester étanches; bulkheads, renforts et skins doivent conserver leur position.
Il n’y avait ni laser tracker ni découpe CNC. Il y avait des plans, des gabarits, des calibres, des outils de tôlerie, des procédures de contrôle et des ouvriers capables de produire de la précision avec des moyens entièrement analogiques.
Pourquoi les EDO 1320 fonctionnent si bien avec le Piper J-3
Le Piper J3C-65 a été approuvé en 1939 avec le Continental A-65-1 de 65 hp. C’est peu de puissance selon les standards modernes, et c’est précisément ce qui rend l’association intéressante.
Avec 65 hp, chaque livre ajoutée par l’installation flotteurs compte. Chaque portion de traînée compte. Sur l’eau, une mauvaise géométrie se traduit directement par une accélération plus lente et une distance de décollage plus grande.
L’Aircraft Specification A-691 du J-3 répertorie les EDO 60-1320 avec water rudder parmi les équipements approuvés; elle associe cette installation à une masse ajoutée de 130 lb et prévoit, pour certaines configurations J3C-65S et PA-11S, une masse maximale hydravion de 1 300 lb. Cela confirme solidement la place du 1320 dans la famille Cub.
Et cette association n’est pas seulement historique. Le Bureau de la sécurité des transports du Canada a documenté un Piper J3C-65 de 1945 encore équipé d’EDO 60-1320 au Québec en 2021.
Anatomie d’un EDO 1320
Regardez un 1320 de près et sa logique devient visible. Le bow fend l’eau; les chines marquent les arêtes entre le fond et les côtés; le keel court dans l’axe inférieur; le fond en V aide à gérer les impacts et les embruns. Le step sépare la partie avant du fond de la partie arrière qui se relève vers la queue.

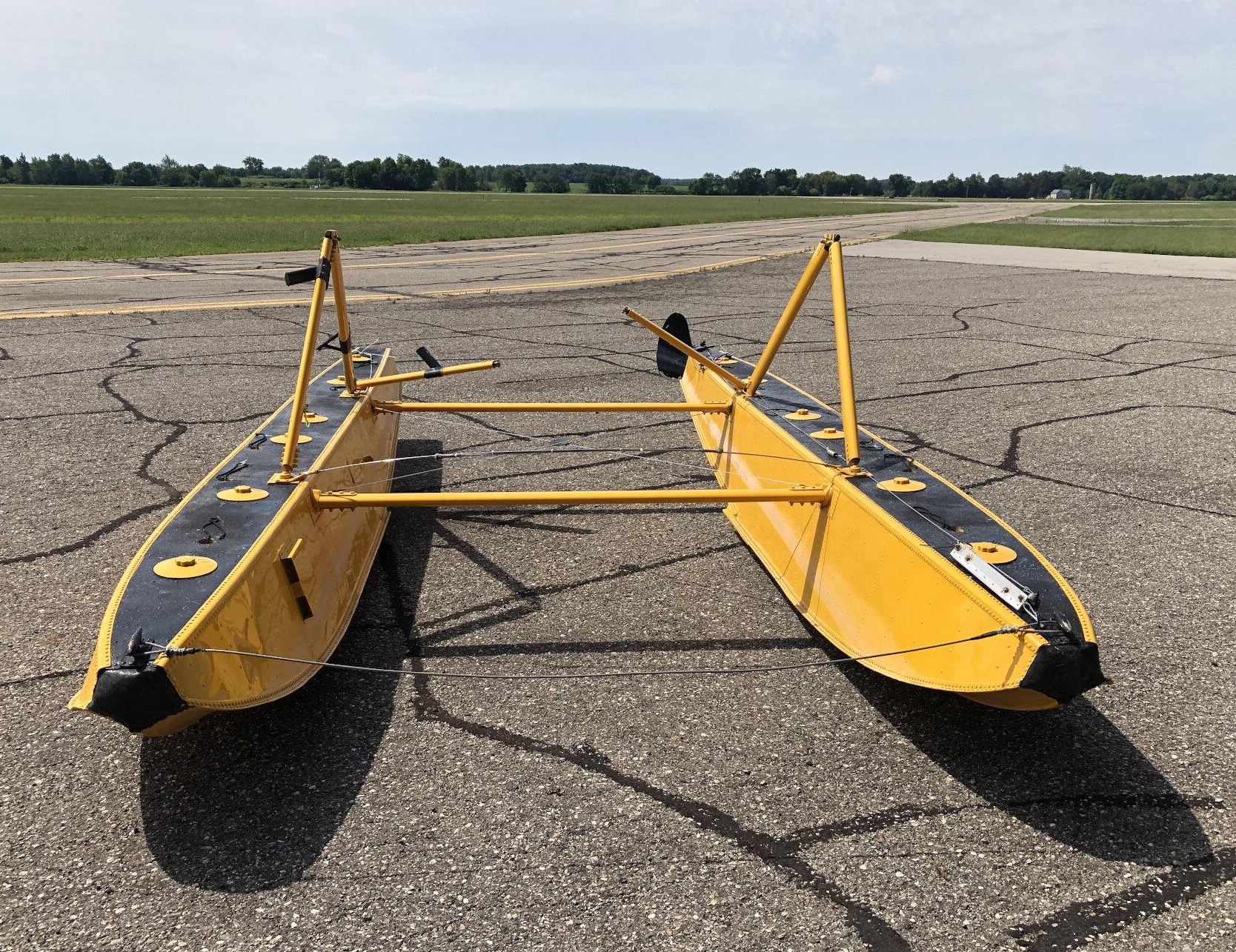

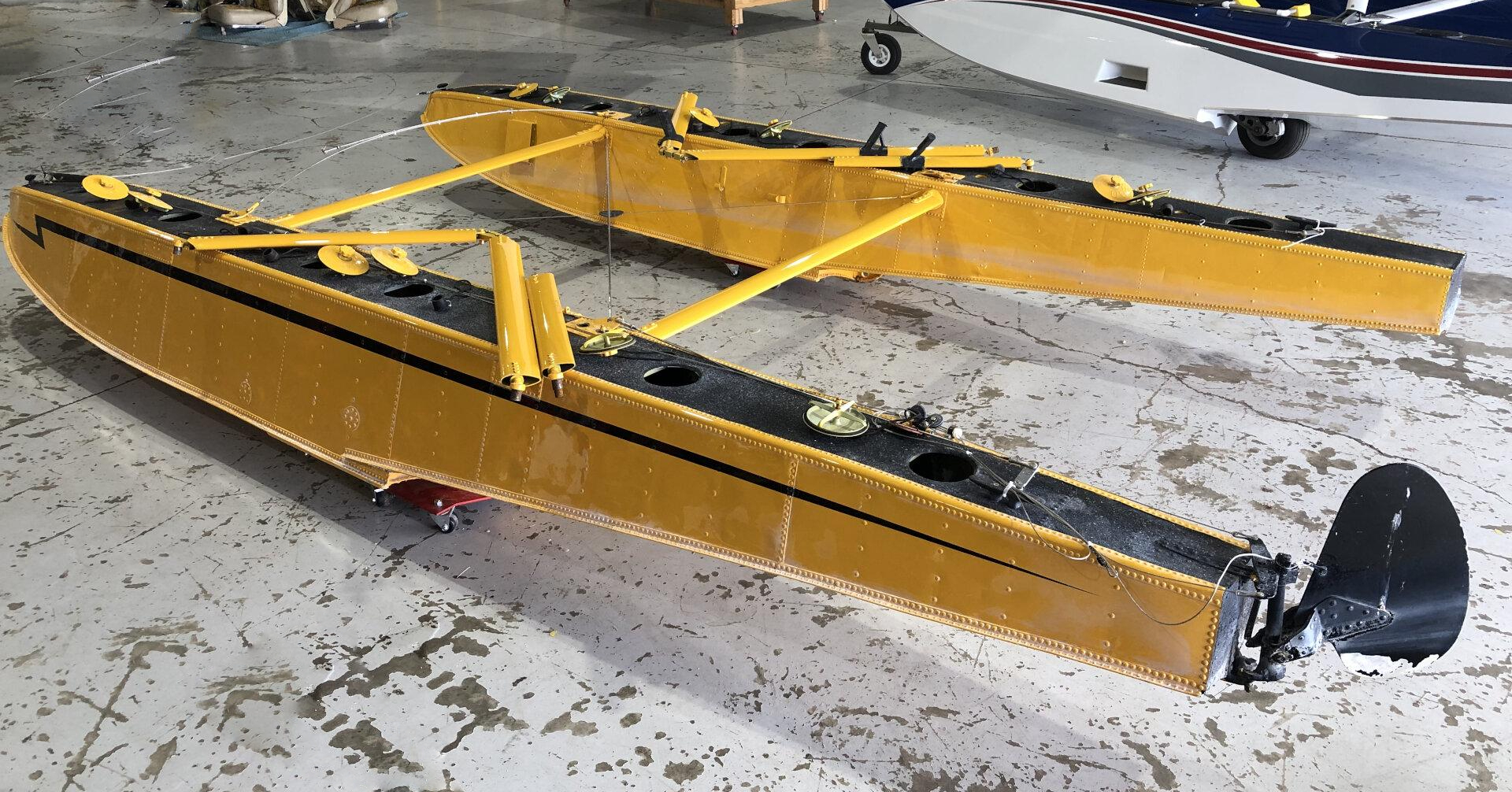

À l’arrière, le water rudder fournit le contrôle directionnel à basse vitesse. Les spreader bars maintiennent l’écartement entre les flotteurs; les struts les relient à la cellule et les bracing wires stabilisent le rigging. La documentation EDO encore publiée par Kenmore Air montre ces familles de composants : decks, skins, bulkheads, chines, keelsons, step assembly, rudder components et fittings.
Ce n’est pas un simple ponton. C’est une petite structure aéronautique complète, conçue pour travailler dans l’eau et dans l’air.
L’ingénierie avant le CAD
Comment arrivait-on à un résultat aussi abouti sans simulation numérique?
Avec des tables à dessin, règles à calcul, trigonométrie, plans à grande échelle, calculs manuels, maquettes et essais physiques. Les bassins hydrodynamiques jouaient un rôle que nous confions aujourd’hui en partie à la CFD : on y mesurait résistance, assiette, embruns et comportement au planage sous différentes charges.
Puis on modifiait le modèle et on recommençait.
Le véritable savoir-faire n’était donc pas de « deviner juste ». C’était une méthode : calculer ce qu’on pouvait, mesurer ce qu’on ne pouvait pas prévoir avec assez de confiance, puis faire évoluer le dessin. L’absence d’ordinateur imposait davantage d’expérimentation physique, pas moins de science.
Le dessin qui a survécu à son époque
Un article de Water Flying publié en 2012 rapporte que les dessins originaux du 1320, remontant aux années 1930, ont ensuite été redessinés sous AutoCAD et adaptés aux spécifications contemporaines.
Le CAD n’a donc pas créé le 1320. Des décennies plus tard, il a servi à formaliser et moderniser la documentation d’un dessin déjà éprouvé.
Kenmore Air, qui a acquis EDO en 2000, maintient encore une bibliothèque de documentation EDO où figure la liste de pièces du Model 60-1320. Un bon dessin aéronautique n’est pas seulement performant le jour où il sort de l’usine : il doit aussi pouvoir être compris, inspecté, réparé et supporté.
Quand une conception traverse les générations
Le dossier du BST offre une conclusion particulièrement concrète : un J3C-65 fabriqué en 1945, exploité au Québec en 2021, portait encore des EDO 60-1320.
Cela ne signifie évidemment pas qu’un flotteur ancien est sûr par définition. État, corrosion, réparations, rigging et conformité documentaire restent essentiels. Mais cela montre qu’une architecture née avant la Seconde Guerre mondiale peut encore être maintenue et exploitée dans l’aviation contemporaine.
Aujourd’hui, un ordinateur peut explorer des milliers de variantes de coque et visualiser l’écoulement de l’eau autour d’un step avant de construire un prototype.
Les concepteurs des EDO 1320 n’avaient pas ces outils. Ils avaient des calculs, des crayons, des essais, des gabarits, du métal, des milliers de rivets et énormément de savoir-faire.
Des décennies plus tard, leurs flotteurs continuent d’exister, d’être réparés et, dans certains cas, de voler.
Il est difficile d’imaginer meilleure validation d’un dessin aéronautique.
